协议转换器系列产品

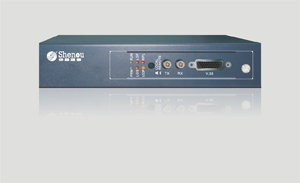

SOC-W06异步数据协转
该系列协转提供ITU-T G 703标准E1接口与标准RS232 RS422 RS485接口之间的物理层转换，实现异步数据的远端采集。
- 产品特性
- 技术参数
- 其他说明
◆ 完成E1与RS232/422/485之间的数据转换，全透明信号传输及转换。
◆ 业务侧可提供1~8路RS232/422/485异步数据接口。
◆ 具有线路和业务环回功能。
◆ 设备面板拥有完善的功能控制开关和告警指示功能，对电源、数据传输状态及LOS告警状态一目了然。
◆ 可统一纳入SOC-NM2005网管平台，提供完善的网管功能。
| 设备型号 | SOC-WO6-R系列产品 |
| 物理尺寸(mm) | 163(宽)×211(深)×44(高) |
| 供电方式 |
AC/DC选配 AC：190V～260V；DC：-44V～-56V(纹波≤5%) |
| 整机功耗 | <2W |
| 工作环境 | 工作温度：-5℃～50℃；工作相对湿度：10%～90%无凝结(室温) |
| 储存环境 | 储存温度：-20℃～70℃；储存相对湿度：5%～95%无凝结(室温) |
| 设备型号 | SOC-WO6-E1-R1H01 |
| E1接口 | 标配：C3x1个(成帧) |
| RS232接口 | 标配：RJ11x1个(115200bps) |
| 设备型号 | SOC-WO6-E1-8R1H01 |
| E1接口 | 标配：C3x1个 |
| RS232接口 | 标配：DB26Fx8个(9600bps) |
| 设备型号 | SOC-WO6-E1-R2H01 |
| E1接口 | 标配：C3x1个(成帧) |
| RS422接口 | 标配：RJ11x1个(115200bps) |
| 设备型号 | SOC-WO6-E1-8R2H01 |
| E1接口 | 标配：C3x1个(成帧) |
| RS422接口 | 标配：DB26Fx8个(9600bps) |
| 设备型号 | SOC-WO6-E1-R3H01 |
| E1接口 | 标配：C3x1个(成帧) |
| RS485接口 | 标配：RJ11x1个(115200bps) |
| 设备型号 | SOC-WO6-E1-8R3H01 |
| E1接口 | 标配：C3x1个(成帧) |
| RS485接口 | 标配：DB26Fx8个(9600bps) |
